空調自動控制介紹:JCZK型組合式空氣處理機組控制系統以國際先進空調機專用的高可靠的智能型工業級微計算機為核心,控制各種單元設備的全隔離型,多點輸入一輸出的計算機裝置,硬件及軟件均為模塊化設計,配置靈活,擴展性能好,軟件先進,可使各設備運行始終保持良好的狀態,同時達到節能及控制精度要求,該DDC中直接數字式控制器既可單機獨立自動運行,又可通過網絡控制器與中央管理機組成集散式測試系統。

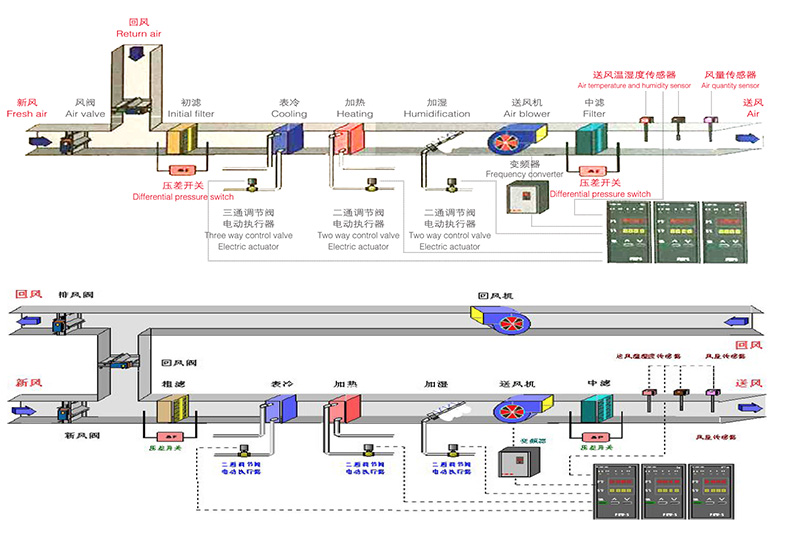

空調自動控制工程原理:空氣處理機組控制系統中,由溫度、濕度兩部分控制組成,風管傳感器監測送風溫濕度,反饋到儀表根據pi運算結果,對電動調節閥進行比例、集中控制,調節冷、熱水量以及蒸氣加濕量,使送風溫濕度保持在所要求的范圍內。
各段體結拘介紹
1、混合段
混合段頂部和側面堵板上設風口,通常頂部風口作回風之用,側面堵板上風口作新風入口。堵板上新風口也可根據工程設計或取消,或可滿足全新風工況使用。
2、初、亞高效過濾段
段內設無紡布袋式過濾器,拆裝方便,框架間密封好。初效過濾器濾料為WY-CP-9型無紡布。中效過濾器濾料為WZ-CP-2型無紡布。中效過濾段為凈化空調系統所必需,并應設備在送風機段(S)之后。租、中效過濾段設壓差測試儀表,壓差值現場顯示。
3、消聲段
段中設有模數化塊狀組合消聲器,消音量為15-20dB(A)。
4、新風、回風、排風調節段
本段頂部設新風、排風、調節閥各一個,內部設回風調節閥一個。雙風機系統并且有排風時,將本段設置在回機出口處,便可靈活地分配三部分的風量。
5、二次回風段
二次回風段頂部設二次回風調節閥。
6、中間段
作段體連接和內部檢修之用,外開檢查門,距底250mm。
7、送、回風機段
送風機段和回風段內均裝有高效節能雙進風離心風機,并配有彈簧減振臺座,隔振性能好,運行平穩,噪音低。
JCZK組合式空調機組的介紹
送風機段按照風機出風口方向分水平(S)、垂直(H)和下出口(D)三種。送風機段頂部可開二次回風口,以便縮短空調機組合長度。回風機段頂部可開一次回風口、新風口,視工程設計需要而選定。本公司空調機配有下出風機型,風機出口軟接頭在機箱內,出口調節閥應配置在機箱外,由工程設計選配,我公司可按照工程設計訂貨;機箱底部的出風口尺寸與風機出口尺寸一致?;仫L機與送風機的電動機設有外置型,風機轉軸外延設有可靠的軸套彈性密封。外置的電動機設隔振墊,機箱內的風機設減震。
8、均流段
本段置于淋水段內和送風機段(S)之后,中效過濾器之前,有減低風機出口動壓,均勻氣流,保證過濾器的使用。置于淋水段前代替以往的分風板。
9、加熱段
加熱器有銅管(d/4)套鋁片和鋼管繞鋼片二種。加熱器的排數有一排、二排和三排,可供選擇。熱水和蒸汽均可做熱媒,用于蒸汽熱媒時為單回路結構。
10、表冷擋水板段
表冷器迎面風速Vy為2.5m/s時,本段由表冷器和擋水板組成,表冷器為紫銅管套雙翻邊鋁肋片或銅肋片結構,制造精良,冷卻率局。表冷器的排數有四、六、八、十排四種,性能表按片距3.0mm規格編制,擋水板為玻璃鋼模壓成型擋水效果好,擋水板在段內拆卸方便。如通過表冷器迎面風速Vy<2.5m/s時,可不設擋水板。本段底部設有滴水槽,滴水槽側面有排水管。
11、淋水表冷段
由表冷器和單排淋水室組成。提高表冷器傳熱系數,凈化空氣。
12、噴淋段
噴淋段有一級二排、三排和雙級四排三種。段內有均流板和擋水板,噴咀為FL型,噴孔∅4.0mm,噴水壓力為0.15Mpa時,每個噴水量250kg/h,高效節能。
13、干蒸汽加濕器
該段體配置干蒸汽加濕器,有手動(MSH型)氣動(QSH型)和電動(ESH型)三種,供工程設計選擇。
14、送風段
本段送風口有位于頂部(垂直出風)、側面堵板上(水平出風)及底部底板上三種,供工程選擇。干蒸汽加濕器也可設在本段,以便縮短空調器組合長度。本段只在送風機段之后仍有其他功能段時才需放置;一般可不放置。
15、拐彎段
本段有水平拐彎段和垂直拐彎段二種。當機房長度不夠時,可選擇水平拐彎段,段內裝有導流板,輸送空氣均勻。當機房高度較高,空間可利用時,可選用垂直拐彎段,裝在送風機段上(H)上面,其后再接所選功能段,如:消聲段、加濕段、—次加熱段、中間段、中效過濾段、送風段等,組成疊式空調機組。、
16、電機、照明及儀表測試孔
空調機在混合段、中間段、干蒸汽加濕段、二次回風段、均流段、風機段等均設有36V40W防水照明燈。空調機動力控制柜,為空調機提供所有動力設備的供電操作,聯鎖保證和顯示報警系統,并提供36V安全電壓照明系統。用戶負責380V動力線接至控制柜并連接到各動力裝置。
